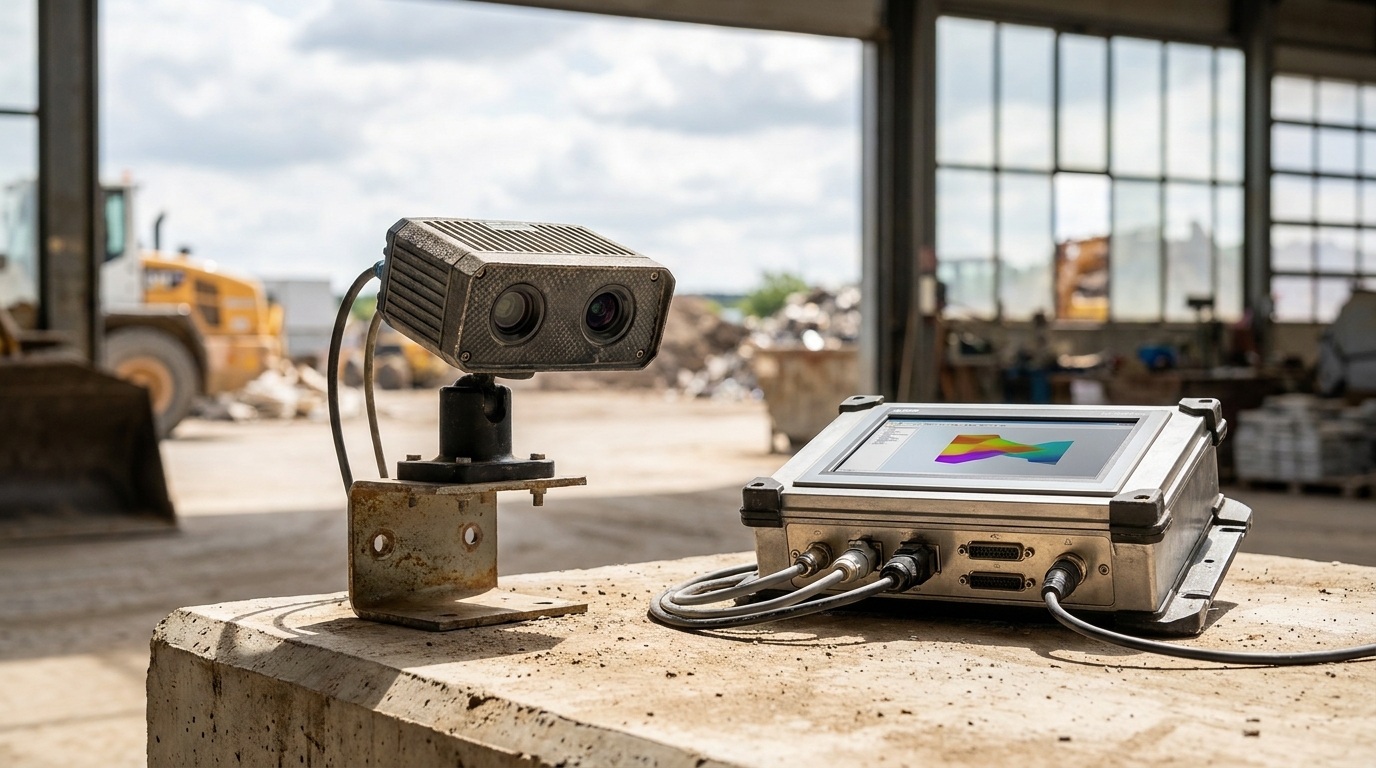

SICK Visionary-B는 양안(stereoscopic) 원리의 3D 스냅샷 기술을 사용하는 산업용 3D 비전 센서로, 동작 온도 범위 –40 °C ~ +75 °C, 센서 헤드 보호 등급 IP69K, 검출 각도 120° x 75°, 검출 영역 6 m × 7 m, 초당 8장의 3D 이미지와 8장의 2D 이미지. 두 가지 변형이 있습니다: Visionary-B CV 및 Visionary-B PS.
주요 기능
- 거리 값: 250 × 496 pixel 및 2D 이미지: 544 × 828 pixel
- −40 °C ~ +75 °C의 높은 온도 범위
- 견고한 하우징: 센서 헤드 IP69K
- 2-in-1 솔루션: 초당 8장의 3D 이미지와 8장의 2D 이미지
- 지능형 이미지 처리: 객체 분류 및 위치 결정
- 최근 몇 시간 동안의 동작 기록
- 한 번의 기록에서 120,000개 이상의 거리 및 강도 값
- 강한 햇빛, 비 등 혹독한 야외 조건을 위한 설계
- 객체 검출 및 분류를 통한 지능형 데이터 처리로 객체 추적 및 충돌 경고 가능
- Visionary-B PS는 Gigabit Ethernet 및 프로그래밍 인터페이스를 통해 3D 데이터, 2D 비디오 이미지 및 객체 데이터를 제공
- Visionary-B CV는 운전실용 화면으로 쉽게 구성 가능한 지능형 3D 주행 지원 시스템으로, 능동 광학 및 음향 경고를 출력
- Visionary-B CV: 산업용 차량용 plug and play 주행 지원 시스템
- Visionary-B CV: 능동 객체 검출 및 분류를 통해 충돌 경고를 개선하는 시각 및 청각 경고 신호
- Visionary-B CV: 화면(HMI)을 통한 쉬운 구성
- Visionary-B PS: 야외 애플리케이션용 Smart 3D 스트리밍 카메라
- Visionary-B PS: Ethernet을 통한 원시 3D 및 2D 데이터와 관련 객체의 class 및 위치 출력
- Visionary-B PS: Windows 및 Linux 시스템용 프로그래밍 인터페이스
적합한 사용
- 항만 게이트 및 크레인
- 건설 현장
- 광산
- 농림업
- 이동식 및 특수 차량(휠 로더, reach stacker 지게차, 굴삭기, 콤바인)
- 주행 지원 및 충돌 경고
- 객체 및 차량 모니터링
- 자율 주행
- 레벨 모니터링
견적을 원하시면 0796 700 777로 연락하십시오.
| Nhiệm vụ (Visionary-B PS) | Smart streaming camera cho môi trường ngoài trời khắc nghiệt |
|---|---|
| Nhiệm vụ (Visionary-B CV) | Hệ thống hỗ trợ lái 3D cho cảnh báo va chạm trong môi trường ngoài trời khắc nghiệt |
| Công nghệ | 3D-snapshot, phân tích ảnh |
| Loại sản phẩm | Thiết bị streaming, thiết bị cấu hình được |
| Khoảng cách làm việc (PS) | 0,5 m ... 72 m |
| Khoảng cách làm việc (CV) | 0,5 m ... 7 m |
| Góc phát hiện | 120° x 75° |
| Vùng phát hiện | 6 m × 7 m cho cấu hình tiêu chuẩn |
| Chức năng bổ sung | Camera 2D tích hợp |
| Hình dạng đối tượng phát hiện được | Xem tài liệu |
| Độ trễ (CV) | Xem HMI và hướng dẫn vận hành |
| Thời gian đáp ứng | < 200 ms (điển hình) |
| Ứng dụng tích hợp (PS) | Luồng dữ liệu 2D và 3D, phân loại và xác định vị trí đối tượng |
| Ứng dụng tích hợp (CV) | Hệ thống hỗ trợ lái 3D cho cảnh báo va chạm ngoài trời, tùy chọn ghi ảnh tích hợp |
| Cấu hình (PS) | Phần mềm API (C++) |
| Cấu hình (CV) | Qua màn hình được cung cấp |
| Kết nối (PS) | 1 x USB (dự trữ), 2 x sensor head, Monitor (dự trữ), Đầu ra cảnh báo bổ sung, hai đầu ra rời rạc (dự trữ), Giao diện machine-to-machine (dự trữ), Ethernet, Nguồn bộ xử lý |
| Kết nối (CV) | 1 x USB (chuột và bàn phím), 2 x sensor head, Monitor (VGA/âm thanh), Đầu ra cảnh báo bổ sung; hai đầu ra rời rạc, Giao diện machine-to-machine (dự trữ), Ethernet (dự trữ), Nguồn bộ xử lý |
| Điện áp cấp | 12 V DC, -10 % / 24 V DC, +40 % |
| Công suất tiêu thụ | ≤ 30 W (Kit A ≤ 35 W, Kit B ≤ 60 W, Kit C tùy loại) |
| Cấp bảo vệ | IP69K đầu cảm biến, IP67 bộ xử lý |
| Trọng lượng (đầu cảm biến) | 1,3 kg |
| Trọng lượng (bộ xử lý) | 3,8 kg |
| Lắp đặt | Chiều cao 1 m ... 2,4 m, góc theo vùng phát hiện |
| Dòng ra (CV) | 12 V 100 mA (bảo vệ quá dòng tối đa 430 mA) |
| Tương thích điện từ (EMC) | EN 55016-2-3:2010 + A1:2011 + A2:2014 (miễn nhiễm nhiễu) / EN 55012:2008-06 + A1:2009 (phát xạ bức xạ) |
| Tiêu chuẩn đáp ứng | ISO 13766:2006-05 (máy đào đất), EN 12895:2015-09 (xe công nghiệp), EN 13309:2010-09 (máy xây dựng), ISO 14982:2009-02 (máy nông lâm nghiệp), ISO 7637-2:2011-03, ISO 16750-2:2012-11, ISO16001:2017, EN 62311:2008, FCC PART 15:2006-08 |
| Tải trọng sốc | EN 60068-2-29:1994-01 (50 g / 6 ms) |
| Tải trọng rung | EN 60068-2-64:2008-11 (5,9 g / 10 Hz - 2 kHz) |
| Nhiệt độ hoạt động môi trường | –40 °C ... +75 °C đầu cảm biến; –40 °C ... +50 °C bộ xử lý |
| Độ nhạy sáng | 200 lx ... 80.000 lx |
