Cổng xoay nào tốt nhất cho tàu điện ngầm? So sánh 5 loại

Cổng xoay cho tàu điện ngầm là thiết bị kiểm soát ra vào chuyên dụng, tích hợp với hệ thống bán vé tự động (AFC) để quản lý hành khách ở các ga metro. Với lưu lượng 50.000-80.000 lượt/ngày tại ga trung tâm, cổng xoay phải đảm bảo throughput cao, chống vượt rào, chịu được môi trường ẩm bụi và vận hành 18-20 giờ/ngày. Bài viết so sánh 5 loại cổng xoay phổ biến — tripod, full-height, swing gate, sliding gate và flat barrier — dựa trên tiêu chí kỹ thuật thực tế tại các dự án metro Việt Nam và quốc tế.

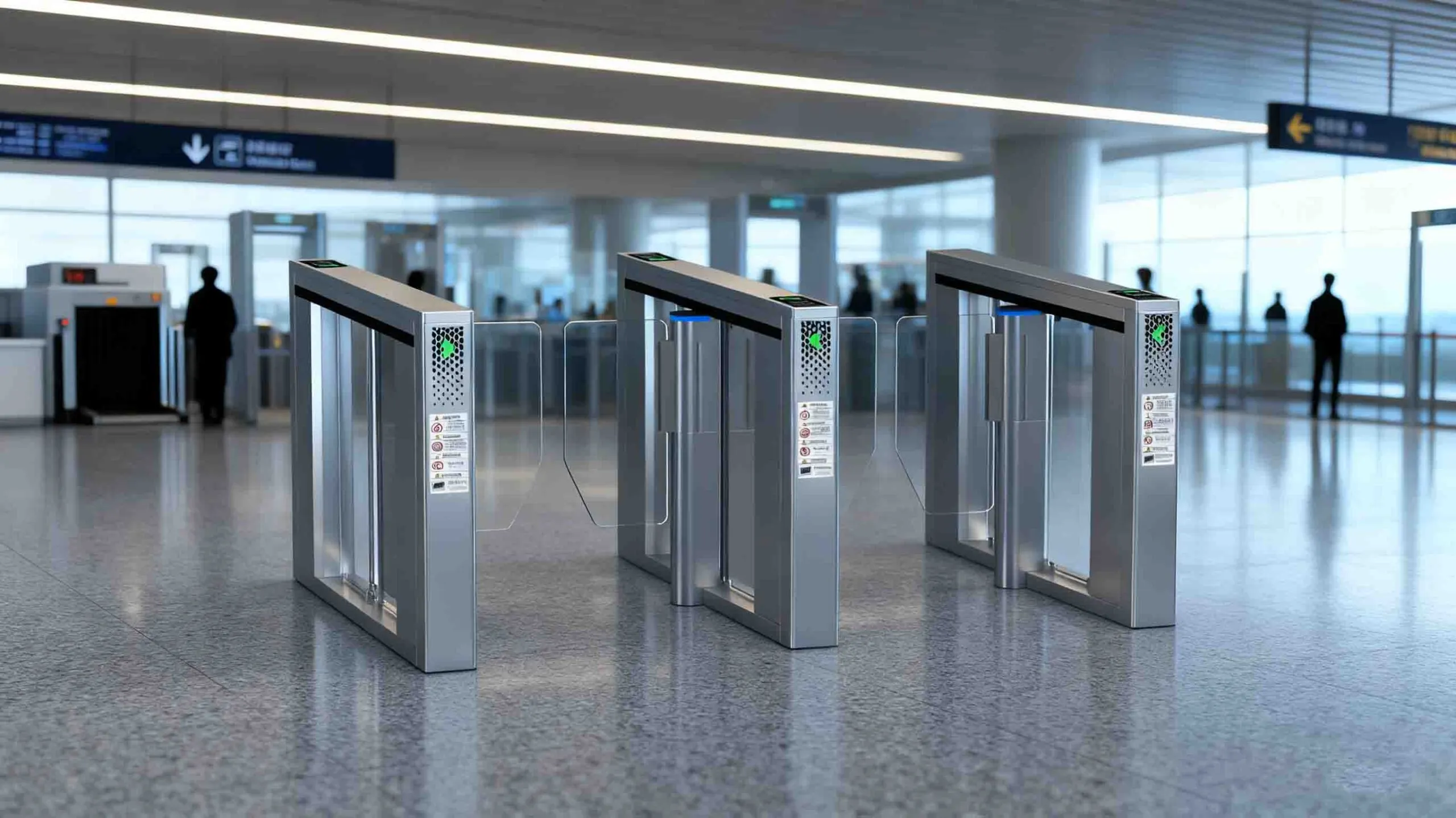

Cổng xoay flat barrier có gì khác biệt cho tàu điện ngầm?

Flat barrier turnstile sử dụng tấm chắn phẳng (thường bằng kính cường lực hoặc acrylic) đóng/mở theo chiều dọc hoặc trượt ngang, cho phép hành khách đi qua nhanh mà không cần chạm. Tốc độ throughput đạt 40-60 người/phút, cao hơn 30-50% so với tripod turnstile. Đây là lựa chọn số một cho các tuyến metro hiện đại nhờ khả năng tích hợp RFID, QR code và sinh trắc học.

Flat barrier turnstile có cơ chế hoạt động khác biệt: tấm chắn phẳng nâng lên/hạ xuống hoặc trượt ngang khi vé hợp lệ, hành khách đi qua liên tục mà không cần dừng lại. Với ga tàu điện ngầm, nơi lưu lượng hành khách tăng đột biến vào giờ cao điểm (6:30-8:30 sáng và 17:00-19:00 tối), flat barrier giúp giảm thời gian chờ trung bình từ 3-5 giây xuống còn 1-2 giây mỗi lượt. Các dòng sản phẩm như Kapaisi KPS-TD-3801 Speed Gate Optical Turnstile và KPS-TD-3802 Speed Gate Turnstile đều hỗ trợ giao tiếp TCP/IP với hệ thống AFC, cho phép đồng bộ dữ liệu vé theo thời gian thực.

So sánh 5 loại cổng xoay cho tàu điện ngầm: Thông số kỹ thuật và chi phí

Mỗi loại cổng xoay có ưu nhược điểm riêng về throughput, bảo mật, chi phí đầu tư và bảo trì. Bảng so sánh dưới đây tổng hợp các thông số chính dựa trên tiêu chuẩn vận hành metro và dữ liệu từ các dự án thực tế tại Việt Nam và châu Á.

Loại cổng xoay	Throughput (người/phút)	Chống vượt rào	Chi phí đầu tư (triệu VND/làn)	Bảo trì (triệu VND/năm)	Phù hợp ga
Tripod turnstile	20-30	Trung bình	15-25	3-5	Ga nhỏ, lưu lượng thấp
Full-height turnstile	15-25	Cao	40-70	5-8	Lối vào nhân viên/khu vực hạn chế
Swing gate (optical turnstile)	30-40	Trung bình	35-60	4-7	Làn ưu tiên (xe lăn, hành lý)
Sliding gate turnstile	40-55	Khá	50-90	6-10	Ga trung tâm, lưu lượng cao
Flat barrier turnstile	40-60	Khá	45-80	5-9	Ga chính, tuyến metro hiện đại

Chi phí trên chưa bao gồm hệ thống điều khiển trung tâm và tích hợp AFC. Với ga metro có 10-20 làn, tổng đầu tư cho flat barrier turnstile dao động 500 triệu - 1,6 tỷ đồng. Thời gian hoàn vốn thường 3-5 năm nhờ giảm nhân công soát vé và chống thất thoát doanh thu. Theo báo cáo từ các dự án metro tại Kuala Lumpur và Bangkok, flat barrier giúp giảm 15-25% chi phí vận hành so với tripod turnstile nhờ ít hỏng hóc cơ khí hơn.

Tại sao tripod turnstile không phù hợp cho ga tàu điện ngầm lớn?

Tripod turnstile có 3 càng xoay, mỗi lần chỉ cho một người qua, tốc độ tối đa 25-30 người/phút. Với ga metro có lưu lượng 50.000-80.000 lượt/ngày, tripod turnstile gây ùn tắc nghiêm trọng vào giờ cao điểm. Thời gian chờ có thể kéo dài 5-10 phút, ảnh hưởng đến trải nghiệm hành khách và an toàn ga.

Ngoài throughput thấp, tripod turnstile còn dễ bị vượt rào bằng cách chui qua hoặc nhảy qua càng. Tại các ga metro ở Hà Nội và TP.HCM, tỷ lệ gian lận vé có thể lên đến 5-8% nếu chỉ dùng tripod. So với đó, flat barrier turnstile với tấm chắn cao 90-120 cm và cảm biến hồng ngoại giúp giảm gian lận xuống dưới 1%. Tripod turnstile vẫn phù hợp cho ga nhỏ (dưới 5.000 lượt/ngày) hoặc lối vào nhân viên, nhưng không nên dùng làm cổng chính cho tàu điện ngầm.

Làm thế nào để tích hợp cổng xoay với hệ thống bán vé tự động (AFC)?

Hệ thống AFC (Automatic Fare Collection) kết nối cổng xoay với máy bán vé, thẻ từ, QR code và trung tâm dữ liệu. Cổng xoay flat barrier và swing gate hỗ trợ giao thức TCP/IP, RS485 và Wiegand, cho phép đồng bộ dữ liệu vé real-time. Tích hợp thành công giúp giảm 30-40% chi phí nhân công soát vé.

Quy trình tích hợp tiêu chuẩn gồm 4 bước: (1) Kết nối cổng xoay với bộ điều khiển làn (lane controller) qua giao diện RS485 hoặc TCP/IP; (2) Cấu hình phần mềm AFC để nhận diện loại vé (thẻ từ, QR code, NFC); (3) Thiết lập logic kiểm soát: mở cổng khi vé hợp lệ, cảnh báo khi vé hết hạn hoặc gian lận; (4) Đồng bộ dữ liệu với trung tâm qua API. Các dòng flat barrier turnstile của Kapaisi (KPS-TD-3801, KPS-TD-3802) đã được tích hợp sẵn với các hệ thống AFC phổ biến tại châu Á, giảm thời gian triển khai xuống còn 2-4 tuần cho ga trung bình.

Cổng xoay cho tàu điện ngầm cần đáp ứng tiêu chuẩn kỹ thuật nào?

Cổng xoay cho metro phải đạt tiêu chuẩn IP54 trở lên (chống bụi và nước bắn), nhiệt độ hoạt động -10°C đến 50°C, và tuổi thọ cơ khí tối thiểu 5 triệu chu kỳ. Với ga ngầm, yêu cầu chống ăn mòn và độ ẩm cao (85% RH) là bắt buộc. Các sản phẩm đạt tiêu chuẩn CE, FCC và ISO 9001 thường được ưu tiên.

Ngoài ra, cổng xoay cho tàu điện ngầm cần đáp ứng các yêu cầu đặc thù: (1) Khả năng hoạt động liên tục 18-20 giờ/ngày, 365 ngày/năm; (2) Tích hợp cảm biến an toàn (hồng ngoại, laser) để tránh kẹt hành khách; (3) Chế độ emergency: mở toàn bộ cổng khi có sự cố (cháy nổ, mất điện) để sơ tán nhanh; (4) Chống nhiễu điện từ (EMC) trong môi trường ga ngầm có nhiều thiết bị điện. Các dòng flat barrier turnstile như Kapaisi KPS-TD-3801 Speed Gate Optical Turnstile và KPS-TD-3804 Swing Speed Gate Turnstile đều đáp ứng các tiêu chuẩn này, với thời gian mở khẩn cấp dưới 1 giây.

Câu hỏi thường gặp về cổng xoay cho tàu điện ngầm

Cổng xoay flat barrier có chống được nước cho ga ngầm không?

Flat barrier turnstile thường đạt chuẩn IP54-IP65, chống bụi và nước bắn từ mọi hướng. Với ga ngầm có độ ẩm cao, nên chọn dòng có lớp phủ chống ăn mòn (thép không gỉ 304 hoặc 316) và mạch điện tử được bảo vệ bằng keo conformal coating. Các dòng Kapaisi KPS-TD-3801 và KPS-TD-3802 đều sử dụng inox 304 và linh kiện đạt chuẩn chống ẩm 85% RH.

Chi phí bảo trì cổng xoay cho tàu điện ngầm là bao nhiêu?

Chi phí bảo trì trung bình cho flat barrier turnstile khoảng 5-9 triệu đồng/làn/năm, bao gồm thay thế cảm biến (mỗi 12-18 tháng), bôi trơn cơ cấu (hàng quý) và kiểm tra phần mềm (hàng tháng). Với ga có 20 làn, tổng chi phí bảo trì hàng năm khoảng 100-180 triệu đồng. So với tripod turnstile (3-5 triệu/làn/năm), flat barrier có chi phí cao hơn 40-60% nhưng giảm đáng kể thời gian chết (downtime) nhờ thiết kế module dễ thay thế.

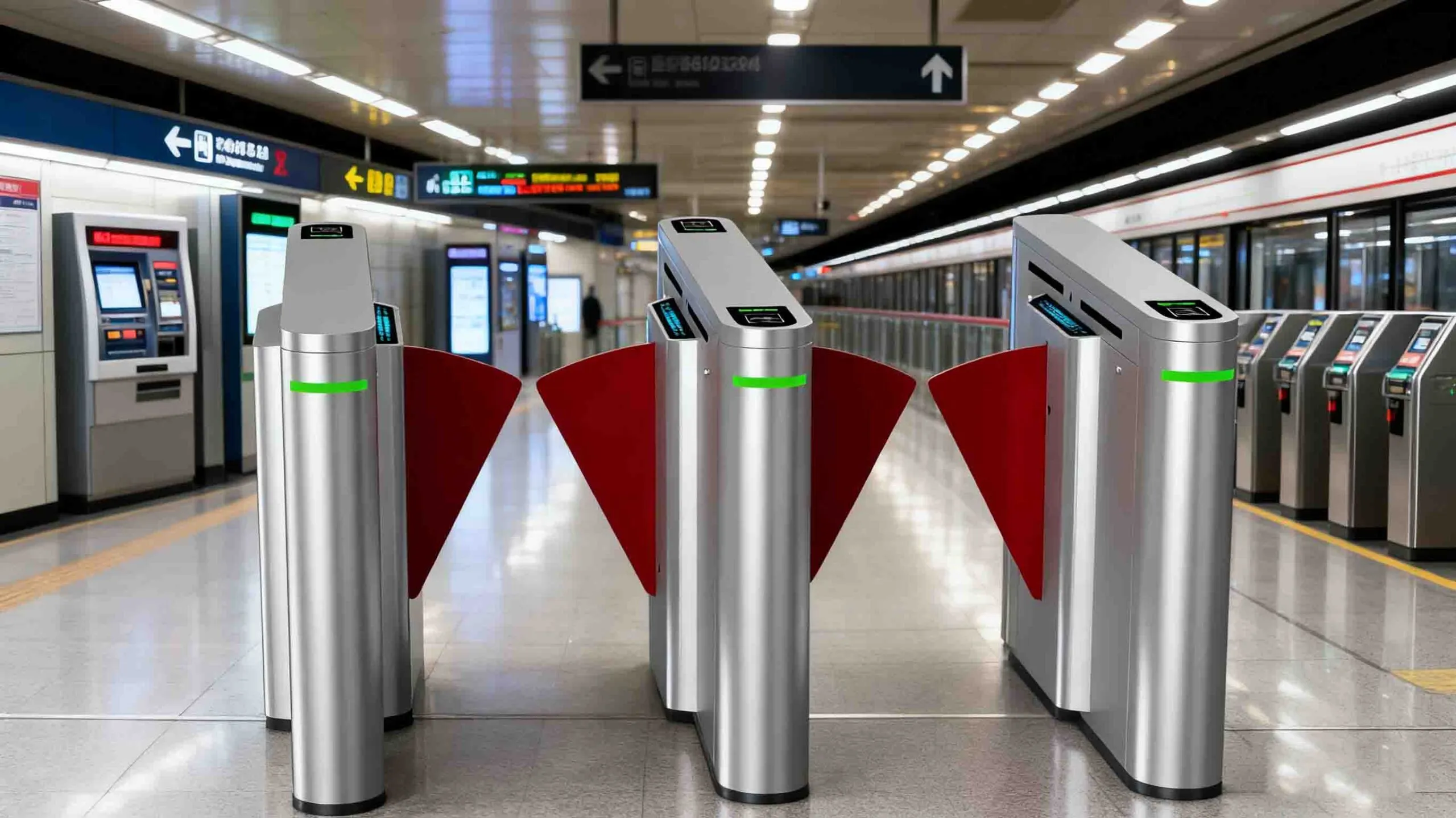

Cổng xoay swing gate có phù hợp cho người khuyết tật không?

Có, swing gate turnstile với chiều rộng làn 90-120 cm cho phép xe lăn, xe đẩy em bé và hành lý cỡ lớn đi qua dễ dàng. Các dòng như Kapaisi KPS-TD-3301 Swing Barrier Cánh Mở Thông Minh Inox và KPS-TD-3804 Swing Speed Gate Turnstile đều có chế độ mở rộng (wide lane) và cảm biến an toàn để tránh va chạm. Tại các ga metro, swing gate thường được bố trí 1-2 làn ưu tiên bên cạnh làn flat barrier chính.

Làm sao để chọn cổng xoay cho ga tàu điện ngầm cũ nâng cấp?

Khi nâng cấp ga cũ, cần đo đạc kích thước lối đi hiện tại (thường 55-65 cm cho tripod, 70-90 cm cho flat barrier), kiểm tra hạ tầng điện (có sẵn nguồn 24V DC hay 220V AC) và giao thức kết nối với hệ thống AFC cũ (RS485, TCP/IP hay Wiegand). Nên chọn cổng xoay có khả năng tương thích ngược (backward compatible) để giảm chi phí thay đổi hạ tầng. Các dòng flat barrier turnstile của Kapaisi hỗ trợ đa giao thức, giúp tích hợp dễ dàng với hệ thống AFC hiện hữu mà không cần thay toàn bộ.

Cổng xoay full-height có nên dùng cho tàu điện ngầm không?

Full-height turnstile (dạng lồng cao) có độ bảo mật cao nhất, chống vượt rào tuyệt đối, nhưng throughput thấp (15-25 người/phút) và chiếm nhiều diện tích. Phù hợp cho lối vào nhân viên, khu vực bảo trì hoặc kho tiền, nhưng không nên dùng cho cổng hành khách chính. Tại các ga metro, full-height turnstile chỉ chiếm 2-5% tổng số làn, chủ yếu ở các lối vào dịch vụ.
