Nguyên lý hoạt động LPR chung cư: Camera nhận dạng biển số trong barrier cổng xe
Camera LPR chung cư không chỉ chụp ảnh biển số mà còn xử lý ảnh real-time bằng AI, truyền tín hiệu mở barrier trong 0.5-1.5 giây. Bài viết giải thích chi tiết từ cảm biến quang học, thuật toán OCR đến tích hợp phần mềm quản lý bãi xe.
Camera nhận dạng biển số (LPR) là giải pháp tích hợp computer vision và OCR vào hệ thống barrier cổng xe, tự động đọc biển số và điều khiển barrier mở trong 0.5-1.5 giây. Tại các chung cư và khu đô thị Việt Nam, công nghệ này đang thay thế dần thẻ từ và bảo vệ thủ công, giúp giảm ùn tắc cổng và tăng an ninh.
LPR chung cư là gì? Cấu trúc hệ thống gồm những thành phần nào?
LPR (License Plate Recognition) là hệ thống nhận dạng biển số tự động, gồm camera chuyên dụng, module xử lý AI, phần mềm quản lý và barrier. Hệ thống chụp ảnh biển số, trích xuất ký tự bằng OCR, so sánh với database để quyết định mở barrier.
Một hệ thống LPR chung cư hoàn chỉnh bao gồm 4 khối chính:
- Camera LPR chuyên dụng: Cảm biến CMOS 2-5 MP, ống kính tele 6-12 mm, đèn hồng ngoại LED 850 nm. Camera được đặt ở độ cao 2-2.5 m, góc nghiêng 15-30 độ so với mặt đường.
- Module xử lý AI (edge hoặc server): Chip AI (GPU hoặc NPU) thực thi thuật toán phát hiện vùng biển số (YOLO hoặc Faster R-CNN) và nhận dạng ký tự (OCR). Module có thể tích hợp trong camera (edge) hoặc dùng server trung tâm.
- Phần mềm quản lý: Lưu trữ database biển số cư dân, lịch sử ra-vào, tích hợp với hệ thống tính phí và cảnh báo.
- Barrier cổng xe: Nhận tín hiệu mở từ module LPR qua relay hoặc API, cần có thời gian đáp ứng dưới 1 giây để không gây giật cục.
Camera LPR hoạt động qua 3 bước như thế nào?
Hệ thống LPR vận hành theo 3 bước tuần tự: thu nhận ảnh, xử lý AI trích xuất biển số, và so sánh database để điều khiển barrier. Mỗi bước diễn ra trong 100-300 ms, tổng thời gian từ lúc xe vào tầm quét đến lúc barrier mở là 0.5-1.5 giây.
- Bước 1: Thu nhận ảnh biển số
Camera LPR kích hoạt bằng cảm biến vòng từ hoặc radar phát hiện xe. Ở chế độ liên tục, camera ghi hình 25-30 fps, nhưng chỉ lưu 3-5 frame khi xe xuất hiện. Ảnh được chụp ở độ phân giải 2-5 MP, với đèn hồng ngoại tự động bật khi thiếu sáng. Điều kiện lý tưởng: tốc độ xe dưới 30 km/h, khoảng cách 3-8 m, góc nghiêng dưới 30 độ. - Bước 2: Xử lý AI – Phát hiện và nhận dạng biển số
Thuật toán phát hiện vùng biển số (object detection) xác định vị trí biển trong khung hình. Sau đó, module OCR (Optical Character Recognition) phân tích từng ký tự, xử lý biến dạng góc chụp và nhiễu. AI cũng tự động nhận dạng biển số nền trắng (xe máy), nền xanh (ôtô), hoặc biển số mới 5 số. Độ chính xác đạt 95-99% tùy chất lượng camera và điều kiện ánh sáng. - Bước 3: So sánh database và điều khiển barrier
Ký tự biển số được so sánh với danh sách trắng (cư dân) trong database. Nếu khớp, module gửi tín hiệu mở barrier qua relay khô hoặc API TCP/IP. Nếu không khớp, hệ thống chụp ảnh lưu lại và gửi cảnh báo đến bảo vệ. Thời gian từ lúc nhận diện đến lúc barrier mở dưới 1 giây.
Công nghệ AI và OCR trong LPR: Từ phát hiện đến nhận dạng ký tự
AI trong LPR sử dụng mạng neural tích chập (CNN) để phát hiện vùng biển số và nhận dạng ký tự. OCR xử lý ảnh đã được chuẩn hóa, áp dụng thuật toán phân đoạn ký tự và so khớp với font chữ biển số Việt Nam.
Các bước xử lý AI cụ thể:
- Phát hiện vùng biển số: Mô hình YOLOv5 hoặc v8 được huấn luyện trên 10.000-50.000 ảnh biển số Việt Nam. Model phát hiện vùng biển trong 15-30 ms, ngay cả khi biển bị che khuất 20-30%.
- Tiền xử lý ảnh: Chuyển ảnh màu sang grayscale, cân bằng histogram để giảm nhiễu, xoay ảnh về góc chuẩn (deskew).
- Phân đoạn ký tự: Thuật toán tách từng ký tự dựa trên khoảng cách và kích thước. Biển số 4-5 ký tự được phân đoạn chính xác trong 5-10 ms.
- Nhận dạng ký tự (OCR): Mạng LSTM hoặc Transformer đọc từng ký tự, so khớp với bảng mã 36 ký tự (A-Z, 0-9). Độ chính xác ký tự đơn đạt 98-99.5%.

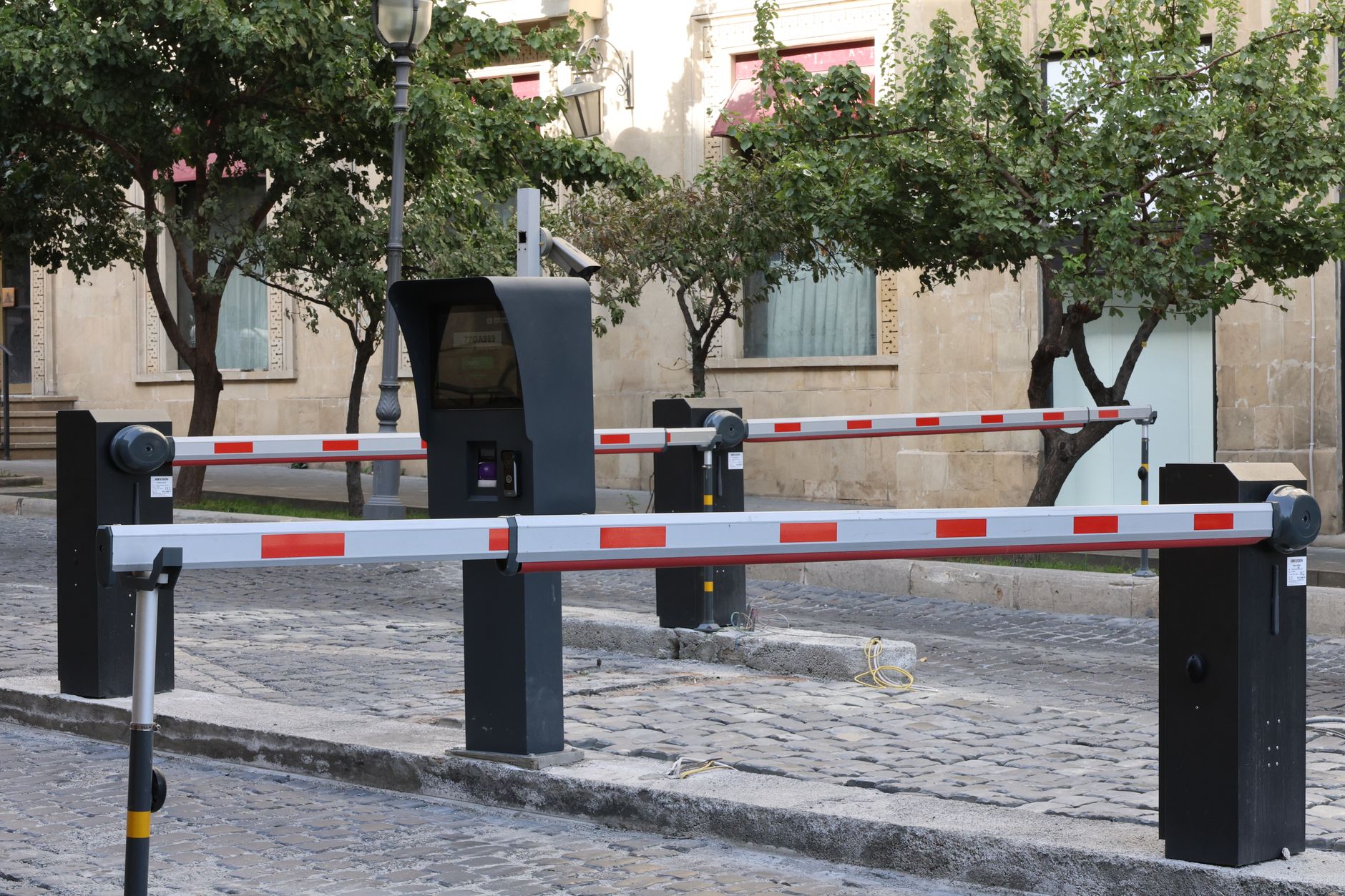

Tích hợp LPR với barrier cổng xe: Giao tiếp và thời gian đáp ứng
Module LPR kết nối với barrier qua relay khô (tín hiệu điện áp 12-24V) hoặc API mạng (TCP/IP, HTTP). Thời gian đáp ứng barrier từ 0.3-1.0 giây, đảm bảo không gây ùn tắc tại cổng.
Có hai phương thức tích hợp phổ biến:
- Relay khô: Module LPR đóng relay trong 0.5-1.0 giây khi nhận diện thành công. Barrier nhận tín hiệu và mở cần 0.3-0.8 giây. Tổng thời gian từ lúc xe vào tầm quét đến lúc barrier mở: 1.0-2.5 giây. Phương thức này đơn giản, chi phí thấp, phù hợp với barrier cơ bản.
- API mạng (TCP/IP hoặc HTTP): Module LPR gửi dữ liệu biển số qua mạng đến phần mềm quản lý, sau đó phần mềm gửi lệnh mở barrier. Thời gian phản hồi nhanh hơn (0.5-1.5 giây tổng cộng), cho phép ghi log chi tiết và tích hợp với các hệ thống khác (tính phí, cảnh báo).
Bảng tóm tắt: Các yếu tố ảnh hưởng đến độ chính xác LPR
| Yếu tố | Mức ảnh hưởng | Giải pháp |
|---|---|---|
| Ánh sáng yếu (dưới 10 lux) | Giảm độ chính xác 15-30% | Đèn hồng ngoại 850 nm, WDR (wide dynamic range) 120 dB |
| Góc chụp lệch trên 30 độ | Giảm độ chính xác 20-40% | Lắp camera thẳng góc với luồng xe, dùng ống kính tele |
| Biển số bẩn/mờ | Giảm độ chính xác 10-25% | Thuật toán AI khử nhiễu, tăng contrast |
| Tốc độ xe trên 50 km/h | Giảm độ chính xác 30-50% | Camera tốc độ cao (shutter 1/1000 giây), cảm biến vòng từ kích hoạt trước |
| Biển số nước ngoài (khác font) | Giảm độ chính xác 20-35% | Huấn luyện AI với database đa quốc gia |
Sai lầm thường gặp khi triển khai LPR chung cư
- Lắp camera ở vị trí không tối ưu: Camera đặt quá cao (trên 3 m) hoặc quá xa (trên 10 m) làm giảm độ phân giải vùng biển số. Kết quả: độ chính xác giảm 30-50%.
- Không sử dụng đèn hồng ngoại: Camera LPR thường dùng đèn IR 850 nm. Nếu không có đèn, độ chính xác ban đêm giảm 40-60%.
- Bỏ qua hiệu chỉnh góc chụp: Góc nghiêng trên 30 độ làm biển số méo, AI khó nhận dạng. Cần căn chỉnh camera sao cho biển số nằm ngang trong khung hình.
- Không cập nhật database thường xuyên: Biển số mới của cư dân không được thêm kịp thời, gây lỗi không nhận diện.
- Chọn camera LPR giá rẻ không có AI edge: Camera không có chip AI phải gửi ảnh lên server, tăng độ trễ lên 2-5 giây, gây ùn tắc cổng.
Câu hỏi thường gặp
Camera LPR có hoạt động được trong mưa lớn không?
LPR có nhận dạng được biển số xe máy và ôtô cùng lúc không?
Chi phí triển khai LPR cho chung cư 500 căn hộ là bao nhiêu?
Làm sao để tăng độ chính xác LPR lên trên 98%?
Hệ thống LPR có thể tích hợp với camera an ninh hiện có không?
Liên hệ Việt Đức Trí Group qua hotline 0935 295 337 hoặc email [email protected] để được tư vấn giải pháp LPR chung cư phù hợp với ngân sách và quy mô dự án.
Câu hỏi thường gặp
- Camera LPR có hoạt động được trong mưa lớn không?
Có, nhưng độ chính xác giảm 10-20% tùy cường độ mưa. Camera LPR chuyên dụng có lớp phủ chống nước IP66-67 và thuật toán khử nhiễu mưa. Trong điều kiện mưa lớn (trên 50 mm/h), kết hợp cảm biến vòng từ để kích hoạt chụp ảnh đúng thời điểm xe đi qua, giúp duy trì độ chính xác 85-90%.
- LPR có nhận dạng được biển số xe máy và ôtô cùng lúc không?
Có. Hệ thống LPR hiện đại có thể nhận dạng đồng thời cả biển số xe máy (nền trắng, 3-4 số) và ôtô (nền xanh, 4-5 số) trong cùng một khung hình. Module AI tự động phân loại loại xe dựa trên kích thước vùng biển và tỷ lệ khung hình. Tuy nhiên, nếu hai xe đi quá gần nhau (dưới 0.5 m), độ chính xác có thể giảm 15-20%.
- Chi phí triển khai LPR cho chung cư 500 căn hộ là bao nhiêu?
Chi phí dao động 80-200 triệu đồng tùy cấu hình. Gói cơ bản (2 camera LPR + module xử lý + barrier + phần mềm) khoảng 80-120 triệu. Gói nâng cao (thêm camera phụ, tích hợp tính phí, lưu trữ cloud) từ 150-200 triệu. Chi phí bảo trì hàng năm khoảng 10-15% giá trị hệ thống.
- Làm sao để tăng độ chính xác LPR lên trên 98%?
Để đạt độ chính xác 98-99%, cần: (1) Camera LPR có cảm biến 5 MP, ống kính tele 12 mm, WDR 120 dB. (2) Lắp đặt camera ở độ cao 2-2.5 m, góc nghiêng 15-20 độ. (3) Sử dụng đèn hồng ngoại 850 nm, công suất 2-4 W. (4) Huấn luyện AI với ít nhất 5.000 ảnh biển số Việt Nam. (5) Cập nhật database biển số cư dân hàng tuần.
- Hệ thống LPR có thể tích hợp với camera an ninh hiện có không?
Có, nhưng cần module chuyển đổi. Camera an ninh thông thường không có ống kính tele và đèn IR chuyên dụng cho LPR. Giải pháp: lắp thêm camera LPR chuyên dụng và kết nối với hệ thống qua API. Một số dòng camera AI như Hikvision AcuSense hoặc Dahua WizMind có sẵn tính năng LPR tích hợp. Chi phí nâng cấp từ 30-50 triệu cho 2 làn xe.
